Présentation L’ensemble didactique proposé permet de mettre en relation une structure logicielle : « le programme DEVMic11 » avec une structure matérielle programmable : « le microcontrôleur 68HC11F1 ».
Des périphériques d’entrée et de sortie permettent d’évaluer les principales fonctions du microcontrôleur.
Cet ensemble permet de développer l’acquisition des savoirs S5 et S6 associés aux compétences St2 et St3 du référentiel du BEPME.
Le logiciel « DevMic11 » installé sur un micro ordinateur PC, permet le développement des programmes, le dialogue et la programmation du « microcontrôleur 68HC11F1 ». La liaison est assurée par le périphérique de communication série RS232 du PC.

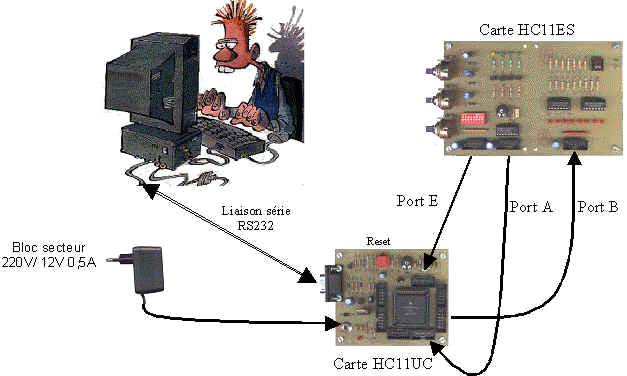

La réalisation matérielle comporte 3 cartes : L’Unité Centrale « HC11UC », une carte Entrées / Sorties « HC11ES » et une carte Clavier / Affichage « HC11CAF ».
Cette partie de carte permet de traiter la fonction acquisition de données : binaires ; analogiques (tensions) ; durées, fréquence ; comptage, etc.
o La partie « Sortie » permet la visualisation de l’octet de sortie d’un port x et réalise sa conversion en une tension0V ³VDAC³2,55V. (q=10mV, PE=2,55V).

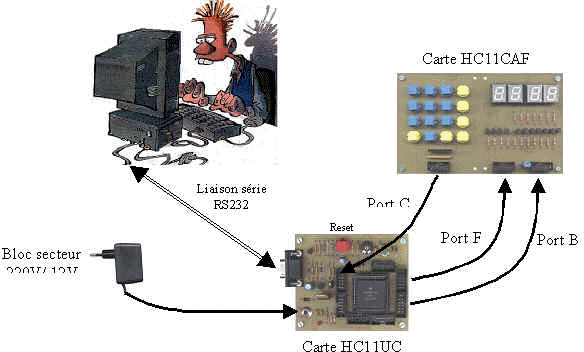

La carte Clavier / Affichage
Elle est divisée en deux parties :
o La partie « Clavier » peut recevoir un clavier matricé (4 lignes x 4 colonnes) ou 16 boutons poussoirs formant le clavier matricé. Elle est connectée à l’entrée sortie d’un port C ou G de l’UC. Des résistances de tirage fixent le niveau haut des entrées.
Cette partie de carte permet de traiter la fonction encodage de
clavier.
o La partie Affichage est constituée de 4 afficheurs à cathodes communes en parallèle. Les 7 segments sont connectés à la sortie d’un port x de l’UC et commandés par un niveau haut. Les 4 cathodes à la sortie d’un port y et commandées aussi par un niveau haut. La fonction adaptation réalisée par des transistors permet d’avoir une lisibilité correcte des valeurs affichées. La commande des segments et des cathodes est active à l’état haut des bits des port x et y.
Cette partie de carte permet de traiter la fonction affichage multiplexé. Elle peut être associée à la fonction comptage pour afficher l’heure etc.
Télécharger le fichier complet schémas, typons etc.
