Présentation
Deux façons de travailler :

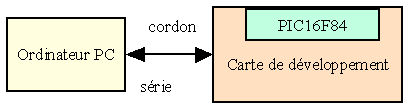

1) Le microcontrôleur est sur la carte de programmation
Le PIC16F84 est programmé sur la carte réunie à l’ordinateur par un cordon série de type MODEM ( non croisé ) 9/9 ou 25/9.
3 diodes LED indiquent :

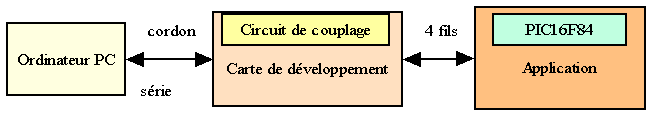

2) Le microcontrôleur est sur l’application
Celle-ci est reliée à la carte de développement par un câble 4 fils : MCLR/, GND, RB7, RB6.
La programmation est donc effectuée directement sur l’application.
Cette disposition permet de tester
le fonctionnement de l’application
sans manipulation du PIC.
Les périphériques connectés à MCLR, RB6 et RB7 ne doivent pas consommer plus de 1mA pour permettre à la carte de développement de fixer le potentiel de ces broches.
(D'après ASSOFT)
