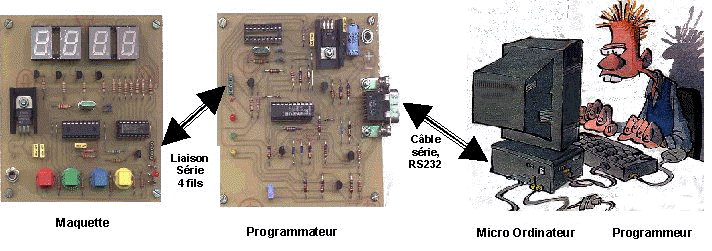

La programmation de la carte se fait dans le logiciel devPic84 via la carte de programmation, ce qui permet de voir directement le résultat sur l’application qui après est autonome.
- Domaine d’utilisation de la carte
La programmation de la carte se fait dans le logiciel devPic84 via la carte de programmation, ce qui permet de voir directement le résultat sur l’application qui après est autonome.
Cette carte est destinée à traiter les fonctions logiques suivantes :
On peut réaliser les applications suivantes :
Les 4 bits de poids faible du port B du Pic sont réunis à l’entrée d’un décodeur 7 segments.
Les 4 afficheurs à cathode commune sont branchés en // et connectés aux 7 sorties du décodeur
Les 4 bits de poids fort du port B du Pic commandent 4 transistors PNP qui commutent les 4 cathodes des afficheurs à la masse lorsque les bits sont à 1.
Les 4 bits de poids faible du port A du PIC sont tirés à " 1 " logique par 4 résistances de pull up. Les 4 boutons poussoirs permettent de faire passer à " 0 " logique ces 4 bits.
Le bit RA3 du port A du PIC sort sur un picot sous le nom de ERA3.
Le bit RA4 du port A du PIC commande un transistor monté en suiveur. L’émetteur ouvert du transistor sort sous le nom de SRA4. On peut brancher directement une led entre cette sortie et la masse.
Télécharger le fichier complet schémas, typons etc.
